Tốc độ gió là gì? Cách tính tốc độ gió miệng quạt

Tốc độ gió là thông số thường được nhắc đến khi tìm hiểu quạt thông gió và hệ thống hút khí, nhưng không nên nhầm lẫn với lưu lượng hay công suất của quạt. Nếu biết lưu lượng và diện tích tiết diện dòng khí, bạn có thể tính tốc độ gió theo công thức v = Q/A. Trong bài viết này, NP Việt Nam sẽ giải thích tốc độ gió là gì, cách tính tại miệng quạt và mối quan hệ giữa tốc độ gió với lưu lượng, tiết diện và cột áp để bạn dễ hơn khi lựa chọn thiết bị phù hợp.



Tốc độ gió là gì?

Tốc độ gió hay vận tốc không khí là tốc độ chuyển động của dòng không khí qua một vị trí nhất định. Trong hệ thống thông gió, thông số này thường được biểu thị bằng m/s (mét/giây).

Khi xét trên một chiếc quạt, tốc độ gió có thể được quan tâm tại miệng hút, miệng xả, cửa gió hoặc một vị trí cụ thể trong đường ống. Giá trị đo được ở từng vị trí có thể khác nhau do tiết diện, hình dạng cửa gió và đặc điểm phân bố dòng khí.

Cần phân biệt tốc độ gió với tốc độ quay của quạt. Tốc độ quay thể hiện số vòng quay của động cơ hoặc cánh quạt trong một đơn vị thời gian, thường tính bằng vòng/phút (RPM), trong khi tốc độ gió cho biết không khí đang di chuyển nhanh như thế nào tại vị trí được xét.

Đối với hệ thống quạt công nghiệp, tốc độ gió là một thông số hữu ích để đánh giá dòng khí tại một tiết diện. Tuy nhiên, chỉ nhìn vào tốc độ gió chưa đủ để kết luận một chiếc quạt có đáp ứng được yêu cầu của cả hệ thống hay không. Khi lựa chọn quạt, cần xem xét đồng thời lưu lượng, áp suất và đặc điểm đường ống.

Cách tính tốc độ gió tại miệng quạt

Khi biết lưu lượng gió và diện tích tiết diện tại vị trí cần tính, có thể xác định tốc độ gió trung bình theo công thức:

v = Q/A

Trong đó:

• v: Tốc độ gió, đơn vị m/s.
• Q: Lưu lượng không khí, đơn vị m³/s.
• A: Diện tích tiết diện dòng khí, đơn vị m².

Công thức này thể hiện mối quan hệ cơ bản giữa lưu lượng, diện tích và vận tốc không khí: cùng một lưu lượng, tiết diện càng nhỏ thì tốc độ trung bình của dòng khí càng lớn. Ngược lại, khi dòng khí đi qua tiết diện lớn hơn, tốc độ trung bình sẽ giảm. Mối quan hệ giữa vận tốc, diện tích và lưu lượng cũng được sử dụng trong các phép đo và tính toán lưu lượng không khí trong hệ thống HVAC.

Lưu ý khi đổi đơn vị lưu lượng:

Thông số lưu lượng trên catalogue quạt thường được công bố theo m³/h, trong khi công thức trên yêu cầu Q ở đơn vị m³/s.

Do đó, cần đổi đơn vị trước khi tính:

Q (m³/s) = Q (m³/h) / 3.600

Ví dụ, quạt có lưu lượng 10.000 m³/h thì:

Q = 10.000 / 3.600 ≈ 2,78 m³/s

Nếu diện tích tiết diện miệng xả là 0,5 m², tốc độ gió trung bình được tính:

v = 2,78 / 0,5 ≈ 5,56 m/s

Như vậy, tốc độ trung bình của dòng khí qua tiết diện 0,5 m² trong điều kiện lưu lượng 10.000 m³/h là khoảng 5,56 m/s.

Đây là giá trị tốc độ trung bình theo tính toán, không có nghĩa mọi điểm trên miệng quạt đều có cùng vận tốc. Trong thực tế, dòng khí có thể phân bố không đồng đều, đặc biệt tại khu vực gần cánh quạt, lưới bảo vệ, co nối hoặc vị trí thay đổi tiết diện.

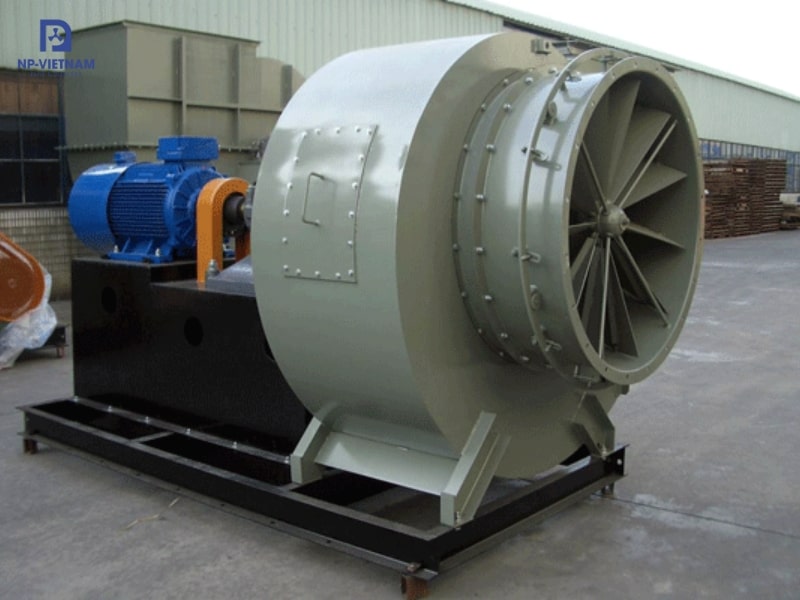

Tốc độ gió có ý nghĩa gì trong hệ thống quạt công nghiệp?

Tốc độ gió giúp đánh giá đặc điểm của dòng không khí tại từng vị trí trong hệ thống. Tuy nhiên, ý nghĩa của thông số này cần được đặt trong mối quan hệ với lưu lượng và kích thước tiết diện.

Tốc độ gió cho biết mức độ nhanh chậm của dòng khí

Nếu cùng một lượng không khí đi qua một tiết diện nhỏ hơn, tốc độ trung bình của dòng khí sẽ tăng. Ngược lại, khi tiết diện lớn hơn, tốc độ trung bình giảm.

Đây là lý do không nên chỉ nhìn vào một con số tốc độ gió rồi kết luận quạt nào mạnh hơn. Hai quạt có thể tạo ra tốc độ khác nhau tại miệng xả nhưng vẫn có lưu lượng và đặc tính vận hành khác nhau.

Tốc độ gió ảnh hưởng đến dòng khí trong đường ống

Khi thiết kế hệ thống thông gió, tốc độ không khí trong đường ống là một trong những yếu tố cần kiểm soát. Tốc độ quá cao trong một số trường hợp có thể làm tăng tiếng ồn và tổn thất áp suất; ngược lại, tốc độ quá thấp có thể khiến khả năng phân phối hoặc vận chuyển dòng khí không đạt mục tiêu thiết kế.

Tốc độ phù hợp không có một giá trị chung cho mọi công trình. Hệ thống dân dụng, thương mại và công nghiệp có điều kiện thiết kế khác nhau, đồng thời tốc độ phù hợp còn phụ thuộc vào kích thước ống, loại cửa gió, yêu cầu tiếng ồn và lưu lượng cần thiết.

Tốc độ tại miệng quạt và tốc độ trong ống có thể khác nhau

Không nên mặc định rằng tốc độ đo ngay tại miệng quạt sẽ giống tốc độ trong đường ống.

Nếu cùng một lưu lượng đi qua hai tiết diện có diện tích khác nhau thì tốc độ trung bình cũng khác nhau theo công thức v = Q/A. Vì vậy, khi đánh giá hệ thống cần xác định rõ đang nói đến tốc độ tại miệng quạt, tốc độ trong ống hay tốc độ tại cửa gió.

Có nên chọn quạt công nghiệp chỉ dựa vào tốc độ gió?

Không nên.

Tốc độ gió chỉ phản ánh vận tốc của dòng không khí tại một vị trí hoặc tiết diện cụ thể. Để lựa chọn quạt công nghiệp, cần xác định đồng thời nhiều yếu tố:

• Lưu lượng cần thiết: Hệ thống cần vận chuyển bao nhiêu m³/h?
• Cột áp hoặc áp suất yêu cầu: Quạt phải vượt qua bao nhiêu trở lực?
• Đường ống: Đường kính, chiều dài, số lượng co, nhánh và các vị trí thay đổi hướng.
• Thiết bị trên đường gió: Bộ lọc, cửa gió, van hoặc các thiết bị xử lý khí có thể tạo thêm tổn thất áp suất.
• Điều kiện môi trường: Nhiệt độ, độ ẩm và đặc tính của dòng khí.
• Điều kiện vận hành: Thời gian hoạt động, điện áp và yêu cầu về độ ồn.
• Đặc tính của quạt: Cần đối chiếu dữ liệu hiệu suất của nhà sản xuất tại điểm làm việc dự kiến.

Đặc biệt, không nên lấy lưu lượng tối đa trên catalogue làm thông số duy nhất để chọn quạt. Khả năng cung cấp lưu lượng thực tế phụ thuộc vào điều kiện hệ thống và áp suất mà quạt phải làm việc. Khi lựa chọn thiết bị, cần đối chiếu điểm làm việc giữa lưu lượng và áp suất trên dữ liệu hiệu suất hoặc đường đặc tính của quạt.

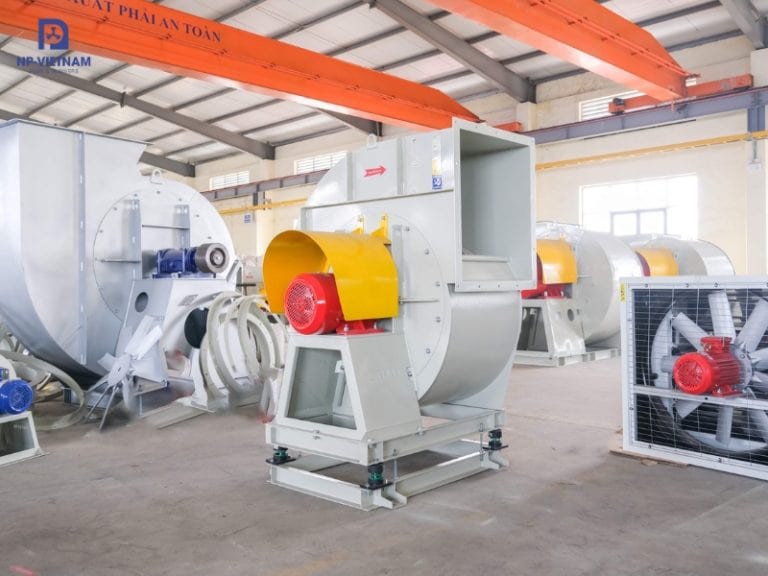

Cách lựa chọn quạt công nghiệp phù hợp với nhu cầu

Từ những thông tin trên, có thể thực hiện việc lựa chọn quạt theo trình tự cơ bản sau.

Bước 1: Xác định lưu lượng cần thiết

Trước tiên cần xác định hệ thống cần bao nhiêu không khí. Với bài toán thông gió theo số lần trao đổi không khí, có thể tính lưu lượng dựa trên thể tích không gian và số lần thay đổi không khí yêu cầu:

Q = V × ACH

Trong đó:

• Q: Lưu lượng cần thiết.
• V: Thể tích không gian.
• ACH: Số lần trao đổi không khí trong một giờ.

Giá trị ACH không nên chọn tùy ý mà cần căn cứ vào mục đích sử dụng, loại không gian và yêu cầu thông gió thực tế.

Bước 2: Xác định trở lực của hệ thống

Sau khi có lưu lượng, cần xem xét đường đi của dòng khí từ quạt đến vị trí hút hoặc xả. Đường ống càng dài, nhiều co hoặc có thêm các thiết bị cản dòng thì tổn thất áp suất càng cần được tính đến.

Đây là lý do một hệ thống có cùng yêu cầu lưu lượng nhưng cấu hình đường ống khác nhau có thể cần lựa chọn quạt có cột áp khác nhau.

Bước 3: Kiểm tra tốc độ tại các tiết diện cần thiết

Sử dụng công thức:

v = Q/A

để kiểm tra tốc độ trung bình tại miệng quạt, đường ống hoặc vị trí cần đánh giá.

Nếu thay đổi kích thước ống, cần kiểm tra lại tốc độ tại từng tiết diện thay vì lấy một giá trị duy nhất cho toàn bộ hệ thống.

Bước 4: Đối chiếu thông số hiệu suất của quạt

Cuối cùng, đối chiếu lưu lượng và áp suất yêu cầu với dữ liệu hiệu suất của từng model. Điểm làm việc cần nằm trong vùng hoạt động phù hợp của quạt.

Cách tiếp cận này giúp tránh tình trạng chọn quạt chỉ vì thấy thông số lưu lượng lớn hoặc tốc độ gió cao nhưng khi lắp vào hệ thống thực tế lại không đạt lưu lượng mong muốn. Các tài liệu kỹ thuật về fan curve cũng khuyến nghị sử dụng dữ liệu hiệu suất của nhà sản xuất để kiểm tra sự phù hợp giữa quạt và tải của hệ thống.

NP Việt Nam tư vấn lựa chọn quạt công nghiệp phù hợp

NP Việt Nam cung cấp các giải pháp quạt thông gió và quạt công nghiệp phục vụ nhiều nhu cầu thông gió, làm mát và hút khí. Thay vì chỉ dựa vào một thông số như tốc độ gió, việc lựa chọn thiết bị nên được xem xét dựa trên lưu lượng, cột áp, kích thước hệ thống và điều kiện vận hành thực tế.

Nếu bạn chưa xác định được lưu lượng hoặc chưa biết nên chọn quạt theo thông số nào, NP Việt Nam có thể hỗ trợ tư vấn dựa trên đặc điểm không gian, nhu cầu thông gió và cấu hình hệ thống. Việc xác định đúng thông số ngay từ đầu sẽ giúp thiết bị hoạt động ổn định, hạn chế lãng phí công suất và phù hợp hơn với nhu cầu sử dụng.
